Rozváděče pro distribuční trafostanice
Rozváděče RD (RVT), RDN, RST nástěnné (RBTR) jsou NN rozváděče určené pro vnitřní prostory transformačních stanic 10, 22, 35/0,4 kV do výkonu 1×630 kVA popř. 2×630 kVA. Rozváděče jsou konstruovány a vyráběny dle norem ČSN EN 61 439-1 ed.3, ČSN EN 61 439-2 ed.3 a ČSN EN 61 439-5 ed.2.
Technické údaje:
- Jmenovité napětí: 3×400/230 V/TN-C, 50Hz
- Jmenovitý proud hlavních přípojnic: max. 1000 A
- Zkratová odolnost rozváděče: 35 kA/1 s
- Ochrana před nebezpečným dotykovým napětím: samočinným odpojením od zdroje
- Krytí rozváděče: IP 20/00
- Konstrukce: svařený ocelový rám z „U“ profilu 35x35x3 mm nebo šroubovaný z děrovaných profilů
- Opláštění: ocelový plechu tl. 1,5 mm (event.. 2mm)
- Povrchová úprava: práškovou barvou (RAL 7032, 7035, event. dle přání zákazníka)
Základní rozměry [mm]:

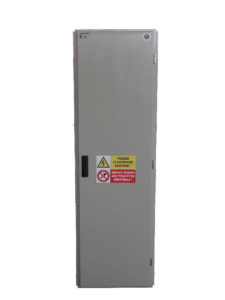

a) skříňový rozváděč RD, RDN:
šířka: dle počtu vývodů, 600 až 1000 mm
výška: 2000 mm
hloubka: 400, 500 mm

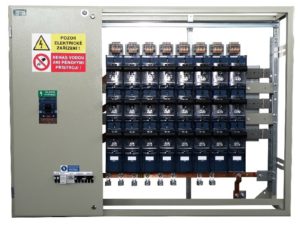

b) rozváděč RST nástěnný rámový (RBTR):
šířka:1000 až 2000 mm
výška: 1200 mm
hloubka: 300 až 450 mm

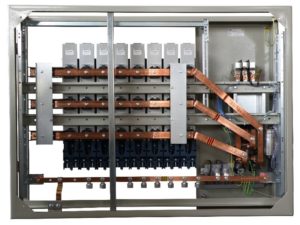

c) rozváděč RST nástěnný roštový (RBTR):
šířka: 1000 až 1200 mm
výška: 1350, 1800 mm
hloubka: 300 mm
